35KV电缆交流耐压试验装置
类别:高压试验测试仪器  点击率:0

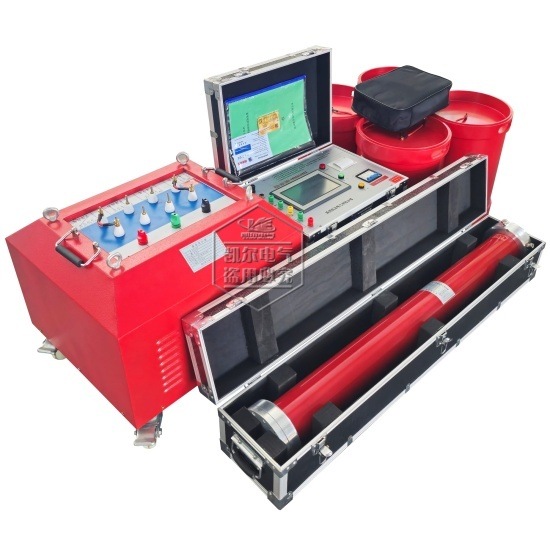

KEXZB-210/60型 35KV电缆交流耐压试验装置
(满足35KV交联电缆长度1Km的交流耐压试验)


一、产品简介
       KEXZB-210/60型电缆交流耐压试验装置应用于电力、冶金、石油、化工等行业,适用于大容量的电容性试品,如发电机、电力变压器、高压交联电缆等的交接试验及预防性试验。
       KEXZB-210/60型电缆交流耐压试验装置能满足35kv交联电缆长度1km的交流耐压试验。能满足10KV交联电缆长度2km的交流耐压试验。能满足10KV电压等级电力变压器的交流耐压试验。
二、工作原理

        电抗器L和被试品电容C组成的串联谐振都有一个固定的谐振频率F=1/(2π√L·C)当试验频率等于这个频率时,该电路发生谐振。通过这个原理,由调频电源提供电源送给励磁变压器,经过励磁变压器变压成中压加上L和被试品电容C上。通过改变调频电源输出频率,使回路处于串联谐振状态,再调节调频电源输出电压,使试品上电压达到所需要的电压值。
三、技术指标
       1、环境温度:-10~45℃
       2、工作湿度:≤90%
       3、海拔:≤2000M
       4、电源输入:220V±10%单相 输出0~220V(≤10KW)
                               380V±10%三相,50Hz 输出0~400V
       5、额定试验容量:0~210KVA(用户自行选择)
       6、谐振电压:0~60KV
       7、频率调节范围:25~300Hz
       8、系统测量精度:0.5级
       9、频率调节分辨率:0.01Hz
     10、不稳定度:≤0.05%
     11、输出波形:正弦波
     12、波形畸变率:≤0.5%
     13、噪声:60dB
     14、电抗器Q值:50
四、设备成套构成
       调频电源     → 既可改变其输出频率,又可改变其输出电压。
       励磁变压器 → 起耦合信号及电压变换的作用,并按自身变化来升高电压。
       电抗器         → 与被试品串联,构成LC串联谐振电路。
       电容分压器 → 测量被试品上的电压,并作为采样信号反馈给调频电源。
       补偿电容器 → 补偿小电容量被试品、调整被试品频率。



注:
产品在生产过程中不断更新完善,产品外观图片仅供参考(以实物为准),如有变动,恕不另行通知。
